高效石油钻井液脱水筛

高效石油钻井液脱水筛

高效石油钻井液脱水筛主要由筛箱、激振器、支承系统及电机组成。通过胶带联轴分别驱动两个互不联系的振动器作同步反向运转，两组偏心质量产生的离心力沿振动方向的分力叠加，反向离心抵消，从而形成单一的沿振动方向的激振动，使筛箱做作往复直线运动。用于选煤、选矿、化工、电力、制糖、制盐等部门中的细粒度干式、湿式筛分煤泥回收，压滤隔粗、过滤隔粗脱水、脱介、脱泥、结构合理、坚固耐用、噪音小、维修方便。

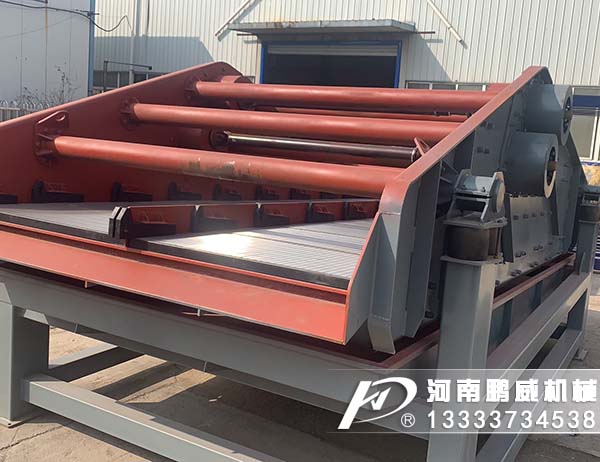

真机图片

结构原理图

激振器式脱水筛结图纸

振动电机式脱水筛结图纸

脱水筛性能优势
  1、高服脱水筛振动力采用普通电机带动激振器式，筛机整体铆接结构，更适合24小时连续生产；
  2、筛面V型设计，脱水效率更高
  (1)入料端背板45度倾角；
  (2)主筛板为-5度倾角；
  (3)筛网为高耐磨聚氨酯材质，筛孔尺寸可根据要求选择；
  (4)脱水筛振幅2-6mm可调。
  3、筛板模块化设计，更换方便，节约成本，筛板使用寿命长。

使用优势

1、噪音小、维修方便。
2、结构合理、坚固耐用。
3、脱水效果好，安全可靠。
4、筛分处理能力大，筛分效率高。
5、重量轻，拆装方便，便于维护、无突发性段簧。

规格参数

型号	筛面面积 (m2)	网孔尺寸 (mm)	筛网 结构	给料粒度 (mm)	处理量 (t/h)	振次 min-1	双振幅 (mm)	电机功率 (kw)	振动方向角 (o)	外形尺寸 (mm)
SZD-926	2.34	0.25-50	编织 冲孔 条缝	≤	1.5-100	960	6-10	2×1.5	45	2740×1340×1520
SZD-1030	3				2-120		8-10	2×2.2		3140×1440×1680
SZD-1230	3.6				3-180		8-10	2×2.2		3140×1640×1680
SZD-1540	6				5-250		8-12	2×3.0		4140×1940×1790
