振动筛砂机

振动筛砂机

振动筛砂机振动源所产生的振动力是一绕定轴、方向呈正规律变化的惯性力，其本质是由偏心质量绕定轴转动所形成离心力。振动筛砂机的工作原理为，筛机起动后，筛机振动器带动振动筛箱一同作定向跳跃式运动，其间，小于筛面孔径的物料通过筛孔落到下层，成为筛下物，大于筛面孔径的物料经连续跳跃动运后从排料口排出。

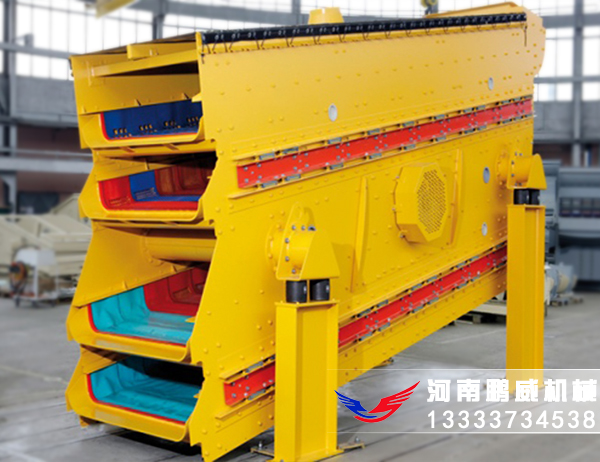

真机图片

运转动画

应用优势

圆形轨迹惯性振动筛可用于各种筛分作业。由于筛面的圆形振动轨迹，使筛面上的物料不断的翻转和松散，因而圆振动筛有以下特点：
1、细粒级有机会向料层下部移动，并通过筛孔排出，
2、卡在筛孔中的物料可以跳出，防止筛孔堵塞；
3、筛分率较高；
4、可以变化筛面倾角，从而改变物料沿筛面的运动速度，提高筛子的处理量；
5、对于难筛物料可以使主轴反转，从而使振动方向同物料运动方向相反，物料沿筛面运动速度降低（在筛面倾角与主轴转速相同的情况下），以提高筛分效率。

技术参数

号	给料粒度 mm	处理量 t/h	双振幅 mm	配用电机		单点动负荷 N	最大动负荷 N	外形尺寸 长×宽×高（mm)
				型号	功率Kw
YA-1236	<200	70-250		Y160M-4	11	±802	±4008	3757×2364×2465
YA2-1236	<200	70-250		Y160M-4	11	±802	±4008/	3757×2364×2465
YA-1536	<400	200-650		Y160M-4	11	±931	±4665	3757×2670×2437
YA1-1536	<400	200-650		Y160L-4	15	±931	±4665	3757×2715×2437
YA-1236	<400	250-750		Y160M-4	11	±980	±4900	3757×2975×2437
YA2-1236	<400	250-750		Y160L-4	15	±980	±4900	3757×3020×2437
YA-1236	<400	300-850	9-11	Y160L-4	15	±928	±4640	4331×3020×2700
YA1-1236	<400	300-850		Y160L-4	15	±928	±4640	4331×3020×2700
YA-1236	<400	400-950		Y160L-4	15	±1392	±6958	4904×3020×2943
YA2-1236	<400	400-950		Y160L-4	15	±1392	±6958	4904×3020×2943
YA-1236	<400	450-1150		Y180M-4	15	±2889	±14445	4945×3423×3501
YA2-1236	<400	450-1150		Y180L-4	18.5	±2889	±14445	4945×3463×3501
YA-1236	<400	550-1350		Y200L-4	22	±2889	±14445	6116×3619×3849
YA2-1236	<400	550-1350		Y200L-4	30	±2889	±14445	6116×3619×3849
YA-1236	<400	600-1400		Y200L-4	30	±2889	±14445	6091×3925×3846
YA2-1236	<400	600-1400		Y200L-4	30	±2889	±14445	6091×3925×3846
