矿山振动筛

矿山振动筛

矿山振动筛顾名思义是使用在矿山矿石行业筛分分级的设备，该种设备大多为重型的筛机，处理大块物料，我们可以为客户提供详细的图纸尺寸，及很多种型号的说明，可以帮客户选择合适的矿山分级设备。

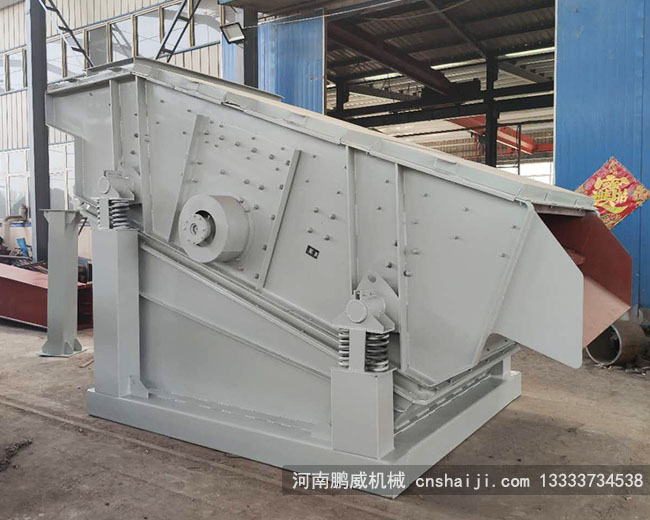

圆振矿山振动筛

圆振矿山振动筛采用筒体式偏心轴激振器及偏块调节振幅，物料筛淌线长，筛分规格多，具有结构可靠、激振力强、筛分效率高、振动噪音小、坚固耐用、维修方便、使用安全等特点，该振动筛广泛应用于矿山、建材、交通、能源、化工等行业的产品分级。

直线矿山振动筛

直线矿山振动筛采用双激振器驱动，当两台激振器做同步、反向旋转时，其偏心块所产生的激振力在平行于电机轴线的方向相互抵消，在垂直于电机轴的方向叠为一合力，因此筛机的运动轨迹为一直线。其两电机轴相对筛面有一倾角，在激振力和物料自重力的合力作用下，物料在筛面上被抛起跳跃式向前作直线运动，从而达到对物料进行筛选和分级的目的。

直线圆振区别优势

➤ 运动轨迹
圆振动筛上的物料做圆形运动，直线筛上的物料向前做直线运动。
➤ 激振器
圆振动筛由于激振器是一根轴，利用惯性电机工作，所以又叫单轴振动筛，直线振动筛激振器由两根轴组成，利用振动电机激振的原理工作，所以也称双轴振动筛。
➤ 堵孔现象
圆振动筛的物料在筛面上呈抛物圆形轨迹运动，使物料尽可能的分散从而提高了物料弹跳力，且卡在筛孔中的物料也可以跳出，减少了堵孔现象。
➤ 安装布置
直线振动筛由于筛面倾角小，筛子的高度减小，便于工艺布置。
➤ 筛面倾角
根据物料的颗粒大小，圆振动筛可以变化筛面倾角，从而改变物料沿筛面的运动速度，提高筛机的处理量。一般而言，直线振动筛在生产中的筛面倾角较小。
➤ 材质
一般情况下，圆振筛制作时使用的板材较厚，箱体采用锰钢制作，是为了抵抗筛分过程中物料的冲击力。直线振动筛制作用料则以轻型板材或不锈钢板材为主。
➤ 适用领域
圆振动筛主要筛分比重大、颗粒大、硬度高的物料，在矿上、煤炭、采石厂等矿山行业用途较广。
直线筛主要筛分细颗粒、比重轻、硬度不高的物料，以干式粉状、细颗粒状或微粉物料为主，通常在食品、化工、建材、医药行业用途较广。
➤ 处理能力
对于圆振动筛而言，由于激振器布置在筛箱重心的上方，故筛箱两端椭圆长轴成下八字形，且给料端椭圆长轴的上端朝向排料方向，有利于物料迅速散开，而排料端椭圆长轴上端逆着排料方向，减轻物料运动速度，有利于难筛物料透筛，且圆弧状的筛面又增大了筛机的有效面积，从而提高其处理能力。
另外，对于难筛物料，圆振动筛可以使主轴翻转，从而使振动方向同物料运动方向相反，物料沿筛面运动速度降低（在筛面倾角与主轴转速相同的情况下），以提高筛分效率。
➤ 环保性
直线振动筛可采取全封闭结构，无粉尘溢散，更利于保护环境。

型号参数大全

圆振矿山振动筛型号

号	给料粒度 mm	处理量 t/h	双振幅 mm	配用电机		单点动负荷 N	最大动负荷 N	外形尺寸 长×宽×高（mm)
				型号	功率Kw
YA-1236	<200	70-250		Y160M-4	11	±802	±4008	3757×2364×2465
YA2-1236	<200	70-250		Y160M-4	11	±802	±4008/	3757×2364×2465
YA-1536	<400	200-650		Y160M-4	11	±931	±4665	3757×2670×2437
YA1-1536	<400	200-650		Y160L-4	15	±931	±4665	3757×2715×2437
YA-1236	<400	250-750		Y160M-4	11	±980	±4900	3757×2975×2437
YA2-1236	<400	250-750		Y160L-4	15	±980	±4900	3757×3020×2437
YA-1236	<400	300-850	9-11	Y160L-4	15	±928	±4640	4331×3020×2700
YA1-1236	<400	300-850		Y160L-4	15	±928	±4640	4331×3020×2700
YA-1236	<400	400-950		Y160L-4	15	±1392	±6958	4904×3020×2943
YA2-1236	<400	400-950		Y160L-4	15	±1392	±6958	4904×3020×2943
YA-1236	<400	450-1150		Y180M-4	15	±2889	±14445	4945×3423×3501
YA2-1236	<400	450-1150		Y180L-4	18.5	±2889	±14445	4945×3463×3501
YA-1236	<400	550-1350		Y200L-4	22	±2889	±14445	6116×3619×3849
YA2-1236	<400	550-1350		Y200L-4	30	±2889	±14445	6116×3619×3849
YA-1236	<400	600-1400		Y200L-4	30	±2889	±14445	6091×3925×3846
YA2-1236	<400	600-1400		Y200L-4	30	±2889	±14445	6091×3925×3846

直线矿山振动筛型号

参数  型号	层数	筛孔尺寸  （mm）	给料粒度  （mm）	处理量  （t/h）	双震幅  （mm）	振动方向  角（ °）	电动机		支点动负荷（N）
							型号	功率（kw）	工作时	最大
ZKB0936	1	5~25	<100	40	6~8	45	Y132S--6	3*2	±800	+4000
2ZKB1020	2	8~25	<100	60	6~8	45	Y132S--6	3*2	±800	+4000
ZKBI025	1	8~25	<100	60	6~8	45	Y132S--6	3*2	±800	+4000
ZKB1225	1	8~25	<100	80	6~8	45	Y132S--6	3*2	±800	+4000
ZKB1236	1	10~25	<100	100	6~8	45	Y132M2--6	5.5*2	±100	+5000
2ZKB1236	2	25~50	<100	150	6~8	45	Y132M2--6	5.5*2	±1000	+5000
2ZKB1437	2	25~50	<100	200	6~8	45	Y132M2--6	5.5*2	±1200	+6000
ZKB1542	1	25~50	<100	200	6~8	45	Y132M2--6	5.5*2	±1400	+7000
ZKB1756	1	25~50	<300	300	6~8	45	Y160L--6	11*2	±1600	+8000
2ZKB1756	2	25~50	<300	400	6~8	45	Y160L--6	11*2	±1800	+9000
ZKB1836	1	25~50	<300	400	6~8	45	Y160L--6	11*2	±1600	+8000
2ZKB1848	2	25~80	<300	600	6~8	45	Y160L--6	11*2	±1800	+9000
ZKB1856	1	25~80	<300	500	6~8	45	Y160L--6	11*2	±1800	+9000
2ZKH1856	2	25~80	<300	600	6~8	45	Y180L--6	15*2	±1800	+9000
ZKB1863	1	25~80	<300	500	6~8	45	Y180L--6	15*2	±1800	+9000
2ZKB2065	2	25~80	<300	1000	6~8	45	Y180L--6	15*2	±1900	+9500
ZKB2452	1	25~80	<300	800	6~8	45	Y180L--6	15*2	±1900	+9500
ZKB2460	1	25~80	<300	800	6~8	45	Y180L--6	15*2	±2000	+10000
2ZKB3060	2	25~80	<300	1000	6~8	45	Y225M--8	22*2	±3000	+15000
ZKB3675	1	25~80	<300	1500	6~8	45	Y225M--8	22*2	±3000	+15000
