大型滚筒筛石机

大型滚筒筛石机

大型滚筒筛石机是使用齿圈传动的滚筒筛的一种，由于整机较重，再加上物料，该机使用齿圈传动，让该机更耐用，使用过程中更稳定，广泛应用于电力、矿山、冶金、建材，化工等生产行业。常用于耐火材料、煤炭、化肥、砂场石块的分级，以及煤，焦炭，白灰，砂金矿等粘湿物料的筛选，使产品结构更匀整，以满足生产需要。

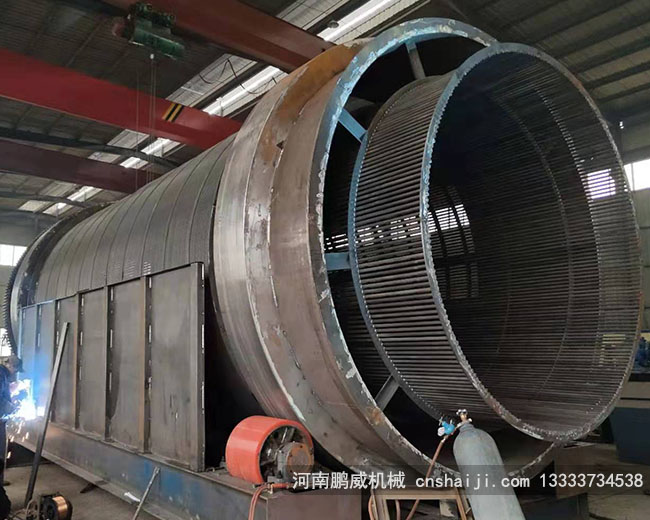

真机图片

工作原理图

无轴滚筒筛滚筒装置倾斜安装于机架上，采用无中心轴结构设计。电机带动咬合的小齿轮与滚筒的大齿轮转动或者链条与滚筒上的齿轮咬合，电机带动链条传动或者滚筒放在两根托辊上，电机带动托辊传动。滚筒装置在驱动装置的驱动下转动，当物料进入滚筒装置后，由于滚筒装置的倾斜与转动，使筛面上的物料翻转与滚动，使合格物料（筛下产品）经滚筒后端底部的出料口排出，不合格的物料（筛上产品）经滚筒尾部的排料口排出。由于物料在滚筒内的翻转、滚动，使卡在筛孔中的物料可被弹出，防止筛孔堵塞。

相比优势

无轴的滚筒筛与有中心轴的滚筒筛相比，它的结构更加简单，在滚筒筛接近振动电机的一端，滚筒四周均匀的焊接上几个钢筋条，钢筋条的另一端汇聚到滚筒的中心轴线上，经过固定后通过齿轮连接振动电机，当振动电机启动，滚筒也就跟着转动起来，跟有轴的滚筒筛一样的筛分原理。无轴滚筒筛相对来说更加节省材料，筛分物料的空间更大，当滚筒发生故障时候检修也比较容易，所以无轴滚筒筛的使用也非常多。例如用于生活垃圾前处理，它可以将所需的垃圾筛选出来，无轴的好处是可避免物料的缠绕，筛分效率也比较高。

操作说明

1、选择合适的场地将设备放平放好，应首先确认地基有足够的强度（必要时用混凝土硬化），以保证设备能够正常安全工作；

2、检查各部位螺栓有无松动、各运行部位是否异常；

3、接通电源检查电机及各个传动部位工作是否正常；

4、空载试车，检查电机、传动部件温升情况及是否有异响；

5、试车正常后方可加料工作，观察出料是否正常，带正常后关闭密封隔离罩，应先开皮带机，再开滚筒筛，进料口加料要均匀不可过量；检查出料粒径和有无漏料及扬尘情况。

6、严禁带负荷强行启动，每班工作完毕停机前应将输送机的 物料卸载完毕。
