偏心块、偏心轴、三轴椭圆等圆振筛工作原理

YK圆振动筛是由直立式电机作为其主要激振源，同时电机上、下两端安装有偏心重锤，将电机的旋转运动转换为水平、倾斜及垂直的三次元运动；随后再把这个运动传递给筛面。调节上、下两端的夹角，可以改变物料在筛面上的运动轨迹。

YA圆振动筛工作原理是由是由直立电机作振动源，上下两端装有偏心锤将电机的旋转运动转变为水平、垂直和倾斜的三次元运动；然后传递给筛面，使物料自筛面上作外扩渐开线运动。又具有运行轨迹长、筛面利用率高的特点，可以对物料进行精筛分和概率筛分。

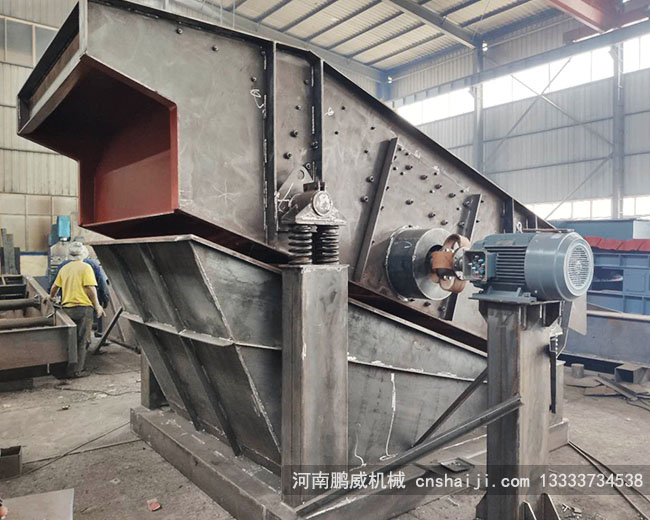

三轴椭圆圆振动筛的筛箱运动轨迹为圆形或椭圆形，圆振动筛采用惯性激振器产生振动,其振动源一般为电动机带动激振器。圆振动筛为单轴振动器,固定在筛箱上的主轴由电机带动高速旋转,安装在主轴上的偏心体随之转动,产生离心惯性力,使可以自由振动的筛箱产生近似圆形轨迹的振动。

圆振动筛是以三轴块偏心激振器为激振源，以橡胶支承弹簧为弹性元件，以筛箱激振器等为可动部分的筛分设备。其振动器的三根轴上装有相等 偏心质量、相同偏心半径的配重块。动力由电机经皮带传递至主动轴，再经速比为1的齿轮进行传动，使三根轴同速旋转，从而产生激振力，使筛箱作强制连续的椭 圆运动。物料以此运动为动力，在水平的筛面上沿圆周方向作不断的抛掷运动，在抛起松散分层的同时向前运动，周而复始地完成粒度分级和向前输送的过程。
